Vivienda Social Contemporánea

EXPOSICIÓN I+D+VS FUTUROS DE LA VIVIENDA SOCIAL EN 7 CIUDADES

Me han llamado la atención los análisis que realizan de la vivienda social contemporánea, basados en la figura de Jane Butzner Jacobs (figura notable del urbanismo del s.XX).












Dichos análisis están alejados de una planificación y modelos esquemáticos ideales (muchas veces falacias y sofismas de nuestras paranoias personales), para sustanciarlo en el contexto urbano de lo existente, sin perder el compromiso que tenemos con la arquitectura de nuestro tiempo.





Comienzan con la investigación que se hacia a principios del siglo pasado, de la búsqueda de la vivienda mínima (CIAM 1929), llegando a unas conclusiones claras: que la calidad de la vivienda no puede ser reducida a un número y que el problema de la vivienda no debe estudiarse al margen de la realidad de la que forma parte: la ciudad.





EXTRACTO PARA NUESTRO PROYECTO



El desarrollo que se hace de 2 de las 8 propuestas se puede trasladar a nuestro proyecto.





El 1º hecho en Barcelona por Sergi Serrat-Ginés Egea-Cristina García, donde se realiza viv. social para la tercera edad, que se ajusta a uno de los requisitos de nuestro programa, si bien, representa un tipo de vivienda poco flexible, con una distribución muy marcada donde la compartimentación no ofrece otras posibilidades.





El 2º realizado en Madrid por Mónica Alberola-Luis Díaz Mauriño-Consuelo Martorell. Son viv. sociales para jóvenes, donde se desarrollan dos tipos de vivienda : una con un núcleo central húmedo (cocina+baño; como vimos el sábado en clase), dejando el resto de la viv. diafana ; el otro tipo mantiene la cocina desplazada hacia uno de los paramentos, mientras que el baño coloniza una esquina de la vivienda.





A continuación le muestro dichas distribuciones adaptadas a nuestro propósito...





donde mantengo el pasillo exterior de comunicaciones de mi proyecto y accediendo a la vivienda a través de una puerta corredera hacia la cocina o bien por el pasillo al resto de la casa.





en el segundo tipo hay un mayor aprovechamiento del espacio

...espacios del interior de la vivienda y pasillo

Tabla de densidades y tipo de vivienda

desarrollando otros tipos de vivienda tenemos...

DISTRIBUCIÓN DE VIVIENDAS Y SECCIONES

Se pretende una distribución de vivienda sencilla, eficaz y flexible. Se propone un tipo de módulo que se repite por planta. La flexibilidad surge de la distribución seriada que lo organiza, pues se convierten en módulos alternos que se complementan y se pueden conectar. Llegando al extremo de que una planta se pueda convertir en una sola vivienda. DISTRIBUCIÓN DE PLANTA DE UNO DE LOS EDIFICIOS El módulo propuesto, de 60 m2, mantiene dos núcleos húmedos (baño y cocina) que se repetirán por simetría en el resto, de esta forma los agrupamos y optimizamos instalaciones.

Al tener huecos en las dos fachadas a las que da la vivienda, permitimos que la luz entre por ambos sitios (en horarios distintos, tal como se presentaba en la lámina de justificación bioclimática 3/6)...

...permitimos la ventilación cruzada.

La flexibilidad se manifiesta en las posibilidades que ofrece la distribución.

La siguiente imagen muestra una distribución para una pareja joven donde casi toda la superficie se unifica sin compartimentar...

Distribución de una vivienda para una pareja con espacio de despacho profesional, separando dos ambientes en la casa...

Continuo con la definición de detalles constructivos reflejadas en las secciones, lo que amplia las secciones ya propuestas, completándose con la inclusión de materiales específicos y detalles de ejecución.

ESQUEMA DE DISTRIBUCIÓN DE DETALLES

...sección completa de uno de los edificios

DIBUJOS DE CADA UNO DE LOS NUEVE DETALLES QUE DEFINEN LA SECCIÓN

SEGUNDA PROPUESTA ene 2011

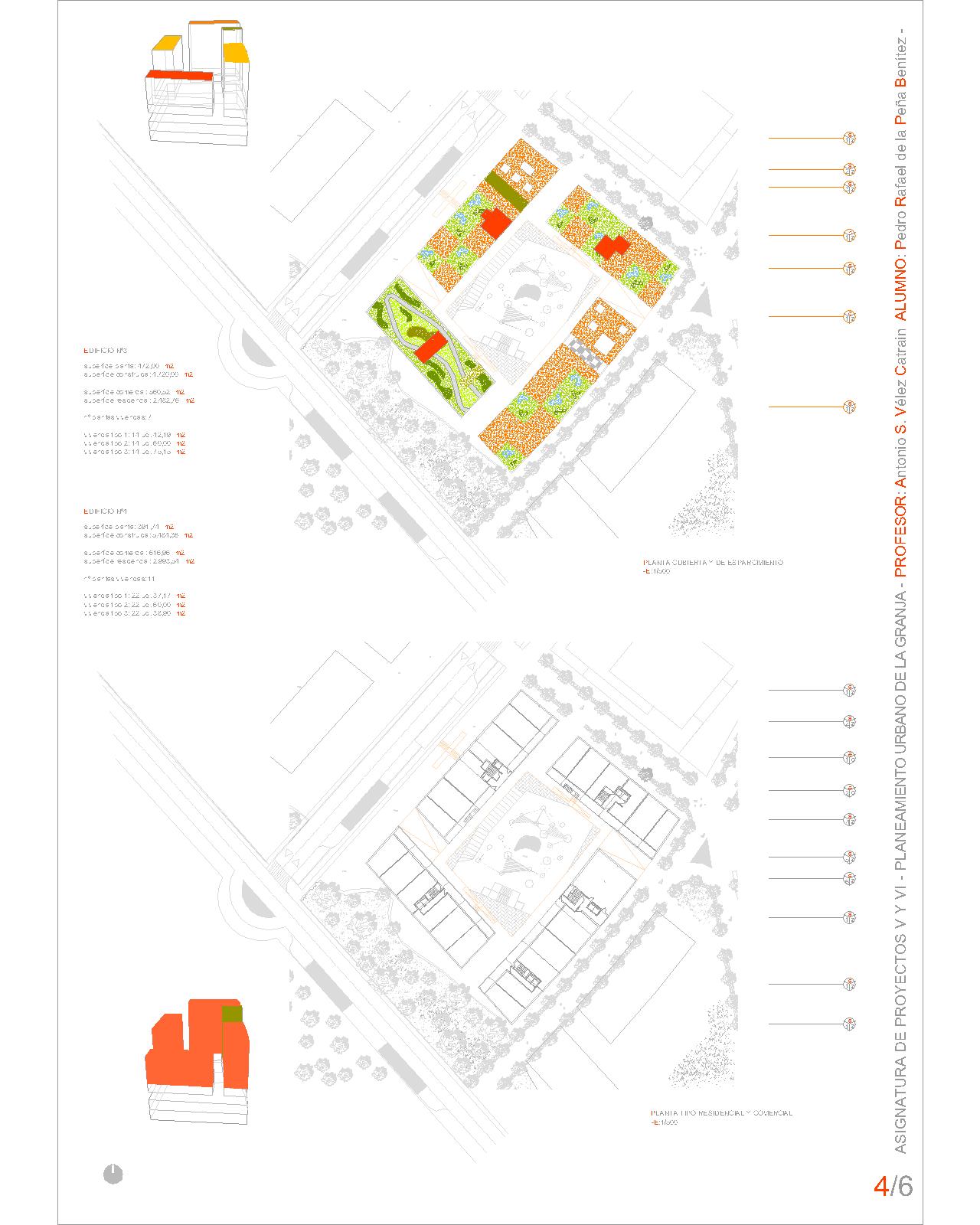

En esta segunda propuesta se presentan seis láminas donde se recogen los análisis previos, referencias tomadas de otros proyectos, así como las indicaciones del profesor.

PROPUESTA ejercicio 8 ene 2011

El presente trabajo, define proyectualmente una manzana del planeamiento urbano propuesto en el anterior ejercicio.

Partimos del plano de ubicación en el conjunto de La Granja (Segovia).

Desarrollamos el análisis de las circulaciones del planeamiento propuesto, en relación a nuestro caso particular.

Establecemos la ubicación precisa de la manzana.

Se reflejan las curvas de nivel, así como la urbanización propuesta alrededor de los edificios.

El análisis funcional y formal para los edificios, se resume en el siguiente esquema, donde amplificamos el sentido polifuncional y diverso de los bloques propuestos.

El sistema de viviendas, viene propuesto en función del número de personas que las habitan, para ello se propone un sistema modular que permita satisfacer las necesidades para cada vivienda.

Se asignará a algunas viviendas patios que generarán mayor amplitud, luminosidad y ventilación.

Esquema de volúmenes para el conjunto de la manzana, visto desde el sur.
Propuesta de fachada en edificio tipo, que deberá adaptarse a la geometría particular de cada bloque.

Niveles bajo rasante: GARAJE -3 y GARAJE -2. Cuatro núcleos de comunicación para los cuatro bloques.

GARAJE -1; comunicación con nivel de rasante mediante rampas que conectan con las vías principales (dos entradas y dos salidas).

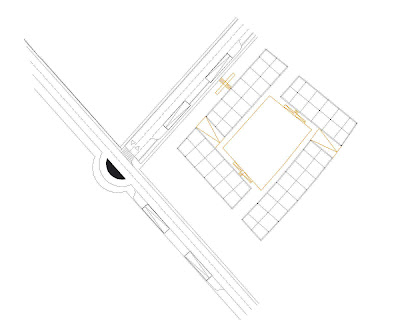

Cambio de retícula estructural del nivel bajo rasante al nivel sobre rasante. Se resuelve mediante vigas de gran canto en la planta comercial, que por su altura elevada no se ve muy afectada.

PLANTA BAJA; se reflejan los módulos comerciales existentes en dichas planta, así como los núcleos de comunicaciones que conectan el nivel bajo rasante con el nivel sobre rasante hasta la planta técnica de comunicación horizontal.

PLANTA PRIMERA; planta técnica donde se establece la comunicación entre la planta baja y el resto de plantas sobre rasante.

PLANTA TIPO; donde se establecen los posibles módulos de viviendas y zonas comerciales u oficinas en altura.

PLANTA CUBIERTA; es importante mantener una soluciones constructivas apropiadas, pese a albergar algunas instalaciones en la misma. El cuidado de esta "fachada" es tan necesario como el de las otras, no hay que perder de vista que el primer contacto que puede tener un extraño de nuestro edificio, será mediante el empleo de medios como "google earth" que ofrece una vista cenital de toda la arquitectura mundial.

ENTREGA FINAL 2010-unidad J

Entrega final del trabajo realizado durante el curso, durante el año 2010 (sep-dic).

Se compone de seis láminas que recogen las propuestas expuestas en clase.

esta vez si es Boccherini

PRESENTACIÓN - Sábado 13 noviembre 2010
